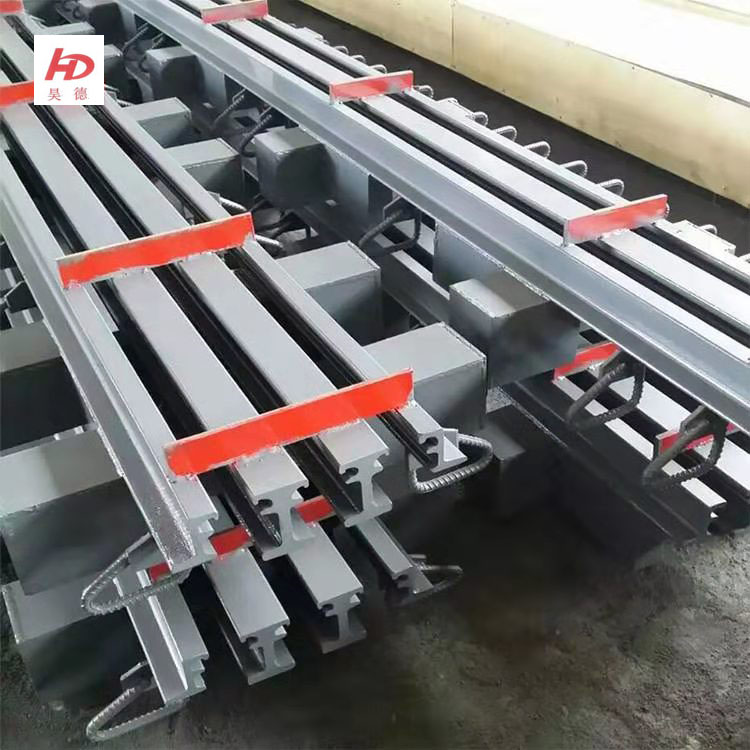

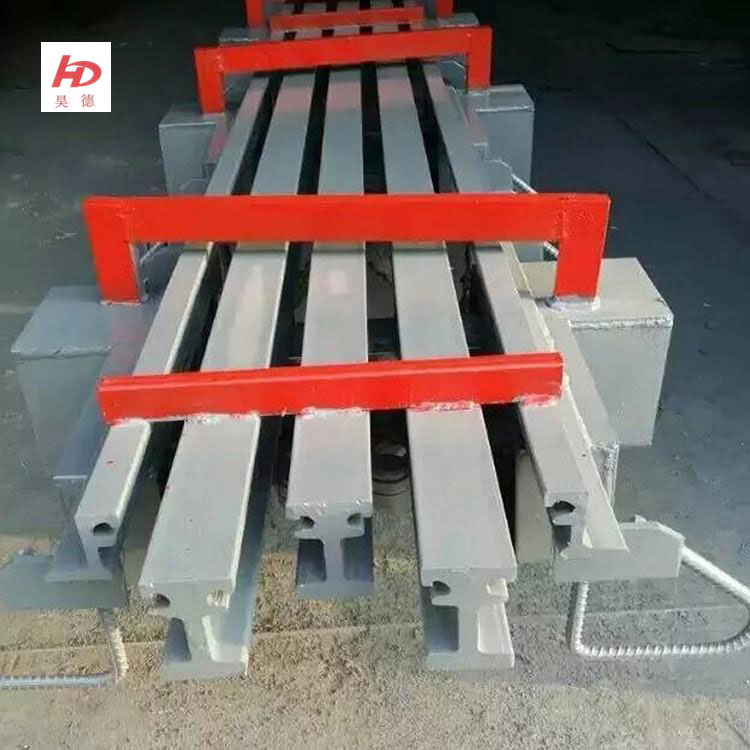

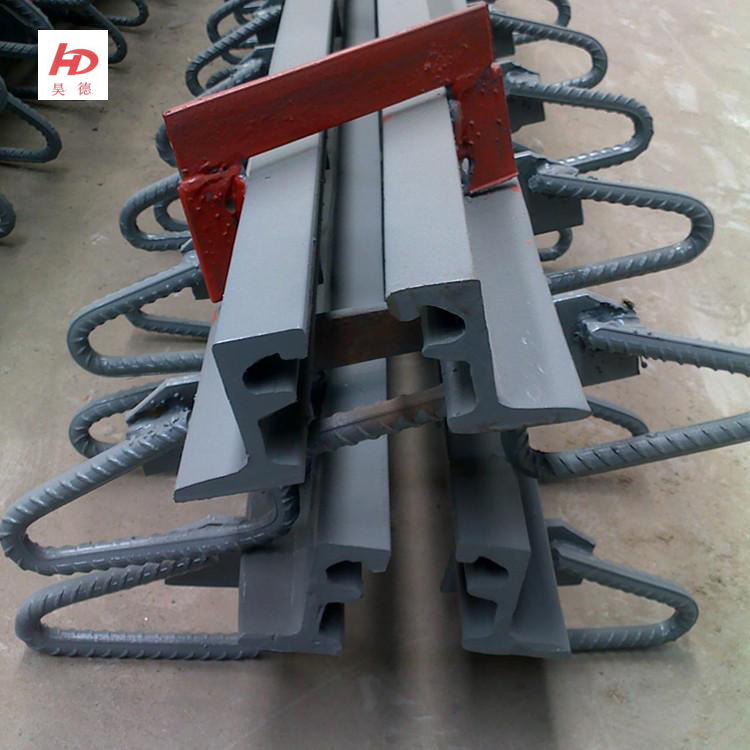

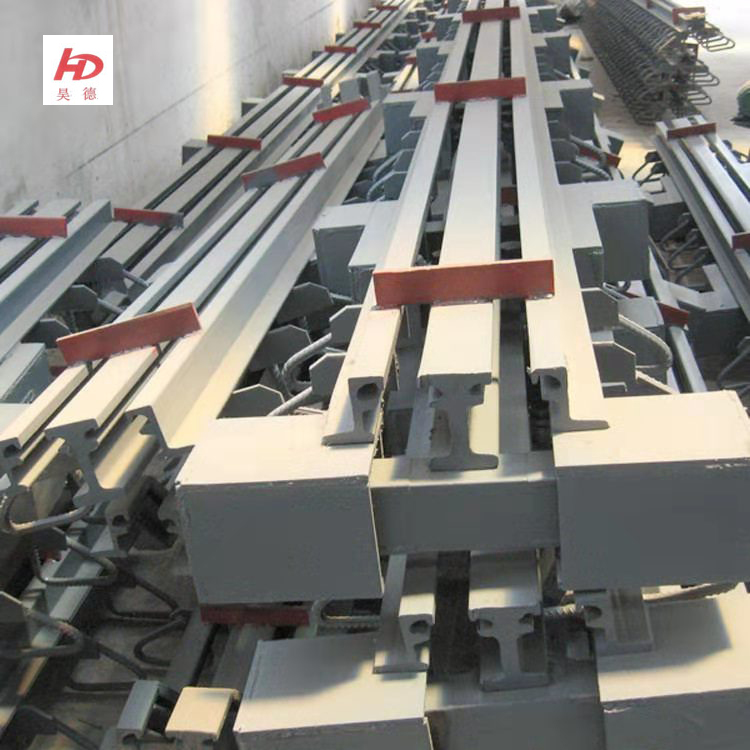

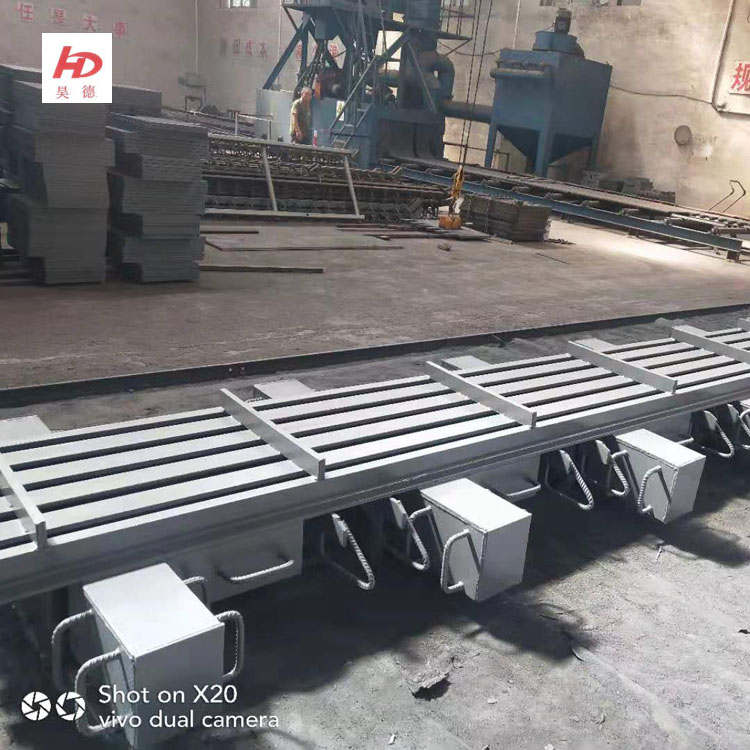

    E40型伸縮縫

    發布日期:2020-05-25 10:49:11


    橋梁伸縮縫:指的是為滿足橋面變形的要求,通常在兩梁端之間、梁端與橋臺之間或橋梁的鉸接位置上設置伸縮縫。要求伸縮縫在平行、垂直于橋梁軸線的兩個方向,均能自由伸縮,牢固可靠,車輛行駛過時應平順、無突跳與噪聲;要能防止雨水和垃圾泥土滲入阻塞;安裝、檢查、養護、消除污物都要簡易方便。 在設置伸縮縫處,欄桿與橋面鋪裝都要斷開。
    橋梁伸縮縫的作用:在于調節由車輛荷載和橋梁建筑材料所引起的上部結構之間的位移和聯結。斜交橋的伸縮裝置一旦被破壞,將嚴重影響行車的速度、舒適性與安全,甚至造成行車安全事故。



    橋梁伸縮縫一般有對接式、鋼制支承式、組合剪切式(板式)、模數支承式以及彈性裝置。
    對接式
    對接式伸縮縫裝置,根據其構造形式和受力特點的不同,可分為填塞對接型和嵌固對接型兩種。填塞對接型伸縮裝置是以瀝青、木板、麻絮、橡膠等材料填塞縫隙,伸縮體在任何情況下都處于受壓狀態。該類伸縮裝置一般用于伸縮量在40mm以下的常規橋梁工程上,但已不多見。嵌固式對接伸縮縫裝置利用不同形態的鋼構件將不同形狀的橡膠條(帶)嵌牢固定,并以橡膠條(帶)的拉壓變形來吸收梁體的變形,其伸縮體可以處于受壓狀態。也可以處于受拉狀態。
    模數支承
    當橋梁的伸縮變形量超過50mm時,常采用鋼質伸縮裝置。該伸縮裝置當車輛駛過時往往由于梁端轉動或撓曲變形而產生拍擊作用,噪聲大,而且容易使結構損壞。因此,需采用設有螺栓彈簧的裝置來固定滑動鋼板,以減少拍擊和噪聲,該伸縮縫的構造相對復雜。
    剪切式
    該裝置是利用各種不同斷面形狀的橡膠帶作為填嵌材料的伸縮裝置。由于橡膠富有彈性,易于粘貼,又能滿足變形要求且具備防水功能。在國內、外橋梁工程中已獲得廣泛應用。
    鋼制支承
    板式橡膠制品這一類伸縮裝置,很難滿足大位移量的要求;鋼制型的伸縮裝置,很難做到密封不透水,而且容易造成對車輛的沖擊,影響車輛的行駛性。因此,出現了利用吸震緩沖性能好又容易做到密封的橡膠材料,與強度高性能好的異型鋼材組合的,在大位移量情況下能承受車輛荷載的各類型模數支承式(模數式)橋梁伸縮裝置系列。
    彈性體
    彈性體伸縮裝置分為鋅鐵皮伸縮縫和TST碎石彈性伸縮縫,彈性體伸縮裝置是一種簡易的伸縮縫裝置,對于中小跨徑的橋梁,當伸縮量在20mm-40mm以內時可以采用TST碎石彈性伸縮縫裝置,是將特制的彈塑性材料TST加熱熔化后,灌入經過清洗加熱的碎石中,即形成了TST碎石彈性伸縮縫,碎石用以支持車輛荷載,TST彈塑性體在一25℃~60℃條件下能夠滿足伸縮量的要求。





    安裝方式
    a、安裝時,按實際溫度確定其安裝寬度值。
    b、伸縮縫安裝過程,必須使用伸縮縫裝置整齊排列,保持一定的傾斜度。確保伸縮裝置的最高平面與完工的橋面相平。
    c、施工方法
    ①清理槽口,使之達到設計寬度和深度,清除與位移箱埋入有干擾的鋼筋,預留坑的開口必須大于伸縮縫的安裝寬度。
    ②檢查伸縮裝置的各梁之間間隙是否符合安裝溫度要求,否則,應用水平千斤頂、夾具進行調整直至符合設計要求,調整好后,立即安上專用夾具。
    ③根據伸縮縫中心位置設置起吊裝置,將伸縮裝置安入在槽口內,并使伸縮裝置的頂面與橋面標高相同。同時注意縱橫坡也應與橋面相符。
    ④伸縮裝置吊入預留槽后,其中心線應與梁端預留間隙中心線對正,其長度與橋梁寬度對正。
    ⑤對伸縮裝置直線段進行調整,并使各縱梁的縫隙均勻一致。
    ⑥再在伸縮裝置箱體或錨固板處,立焊Ф16以上的鋼筋進行高度定位,橫焊Ф16鋼筋進行寬度定位。
    ⑦伸縮裝置正確就位錨固后,便可以將伸縮裝置一側的錨固鋼筋和預留槽預留鋼筋焊接以保證伸縮裝置線向固定并找平,焊接時只要每隔2~3個錨固筋焊接一個即可,然后再按上述步驟焊接另一側的錨固筋。待兩側達到固定后,就可將其余焊接的錨固筋再進行焊接,確??煽垮^固。在焊接錨固筋時要注意不要在邊梁和中梁上任意施工焊,以防鋼梁發生扭曲變形。
    ⑧伸縮裝置如果分段安裝,接縫處必須焊接,焊接應由專業人員進行,每根梁焊好后,再按⑦步驟進行錨固。
    ⑨根據縫的外形尺寸和預留槽口制作模板,模板放好后應遮擋嚴實,以防水漿流入位移箱內,伸縮縫上平面加蓋板,以防砂漿落入橡膠密封帶,在檢查裝置的正確平整度和中線位置,以及縫隙是否均符合要求后,方可灌入混凝土,并對混凝土充分振搗壓實,尤其應注意位移箱與預留坑基面不能留下空洞。待混凝土固化后撤去模板和伸縮縫上的固定卡。
    ⑩在伸縮縫處混凝土未達到80%的強度前,伸縮縫不能承受外來荷載作用。
    端部防水
    為防止橡膠密封帶內的積水流向墩臺,可在伸縮縫裝置兩端設置翹頭,伸縮縫裝置的翹頭可根據不同的路面設計不同的樣式(翹起長度及角度),翹頭一般置于防撞墻內部。
